一块硅片的时代正在让位
过去半个世纪，CPU的基本形态是一整块硅片。服务器的供电、散热、主板布局和机架尺寸，很大程度上都是围绕这个前提展开的。
chiplet（模块计划小芯片技术）改变了这个前提：处理器不再从一整块大die上切出来，而是把计算、I/O、缓存和加速单元拆成多个较小的模块，封装在同一个基板上。这一变化看起来发生在芯片内部，但它向外传导的速度比想象中更快。
拆开的好处，先落在良率和灵活性上
把大芯片拆成小芯片，最直接的好处是制造端。小die的良率通常高于大面积单片die，一颗缺陷不会报废整块处理器；不同功能也可以按需组合，不必为了覆盖所有场景而设计一块面面俱到的大芯片。
更关键的是产品层面的弹性：同一套计算chiplet可以搭配不同的I/O die或加速die，覆盖从通用服务器到AI推理的不同档位。这种“按功能拆、按场景拼”的模式，正在成为服务器CPU的默认思路。
2026年的封装竞赛，给出了三个样本
Arm在Hot Chips 2026上公开的AGI CPU，用两个3nm计算chiplet拼出最高136个Neoverse V3核心，TDP控制在300W，片间通过UCIe互连。值得注意的是，AGI的两个chiplet各自带有计算、内存和I/O资源，而不是把I/O集中到一个中心die上；Arm选择这种近乎对称的拆分，部分原因是大面积单片die的制造成本和难度在上升。
Intel的Diamond Rapids走了更分层的路线。它的封装内包含16个核心chiplet，每个16核，四个核心chiplet通过Foveros Direct 3D混合键合叠在一个基础tile上，共享320 MB L3缓存；基础tile再经由UCIe-S链路连接到Fabric Hub Tile，由后者承担内存控制器和系统级I/O。这种“3D堆叠加2D扇出”的组合，说明封装内部已经出现了类似片上网络的层级结构。

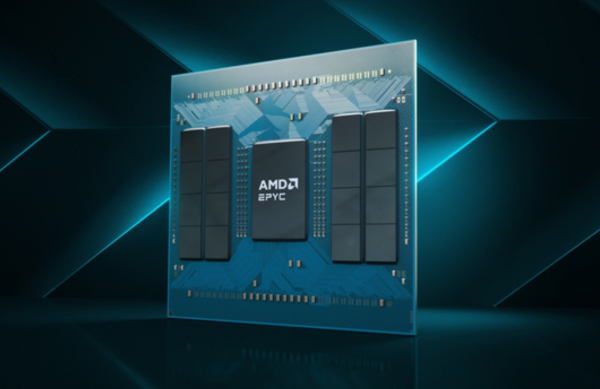

AMD的EPYC Venice则把计算chiplet推到2nm GAA工艺，最高256核，晶体管数量达到2030亿颗。台积电给出的工艺红利是：同功耗下性能提升10%至15%，同性能下功耗降低25%至30%。
Qualcomm的Dragonfly C1000同样采用多chiplet设计，核心数超过250，官方给出的每瓦性能对比数据超过竞品两倍，并计划在2028年进入商用。
互连标准把“拆得开”变成“拼得上”
chiplet能否成立，不取决于单个die做得多好，而取决于die与die之间的连接。UCIe 3.0将单通道数据率推到64 GT/s，GUC和Alphawave Semi先后在台积电3nm/N3P上完成64 Gbps UCIe IP的流片，带宽密度达到每毫米晶粒边缘21 Tbps（10.5 Tbps/mm全双工）。
对于服务器设计来说，这个数字的意义在于：chiplet之间的通信开销正在被压缩到足以让“拆分”不牺牲系统性能的程度。当互连带宽足够高、延迟足够低时，封装内多个die的组合在操作系统和虚拟化层看来，与一颗单片处理器之间的差异会越来越小。
对数据中心意味着什么：密度、功耗和规划节奏
数据中心最直接感受到的变化是计算密度。如果一颗封装内能容纳更多核心和更多专用加速单元，单台服务器在不扩大物理占地的条件下可以承载更重的负载。
另一个变量是功耗：chiplet让不同功能运行在各自更适合的工艺节点上，计算die追逐先进制程，I/O和模拟部分留在成熟节点，整体能效不必被最贵的那部分硅片绑架。
更长远的影响在基础设施规划层面。当处理器产品线以“chiplet组合”的形式快速衍生出不同核心数、不同缓存配置和不同加速能力的型号时，数据中心运营商面对的不再是少数几档固定的SKU，而是一组可以按机架功耗和散热能力来匹配的算力模块。这会改变采购节奏，也会改变机架级设计的假设条件。
瓶颈并没有消失，只是换了位置
chiplet把制造复杂度从“把一块die做大”转移到了“把多块die封好”。先进封装产能、已知良die的测试、封装内的热管理和供电，都会成为新的约束。
UCIe等标准降低了互连层面的不确定性，但封装本身的工程难度并不会因为标准存在而自动消失。
对数据中心而言，更务实的判断是：chiplet带来的密度和能效收益是真实的，但它把这些收益兑现的时间点，绑定在了封装供应链的爬坡节奏上。
